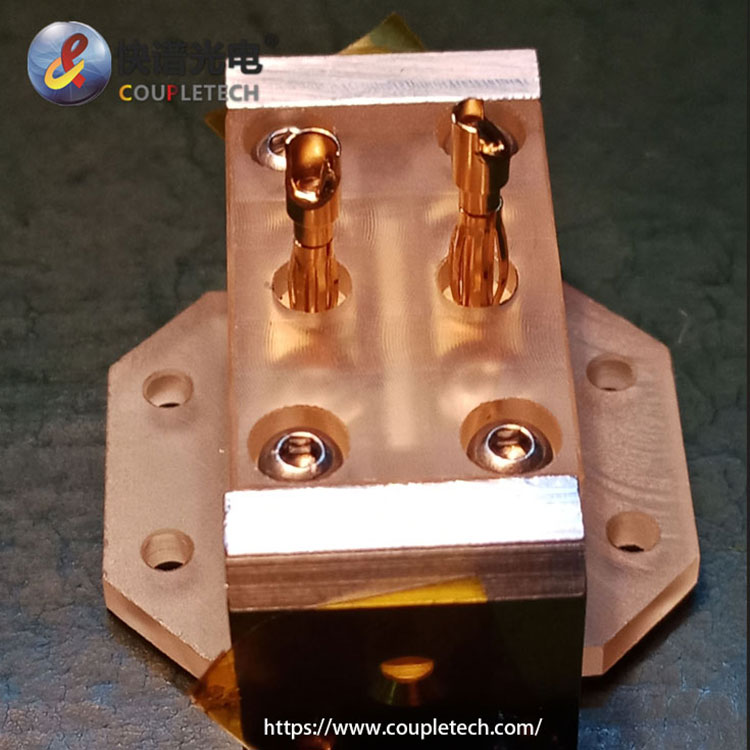

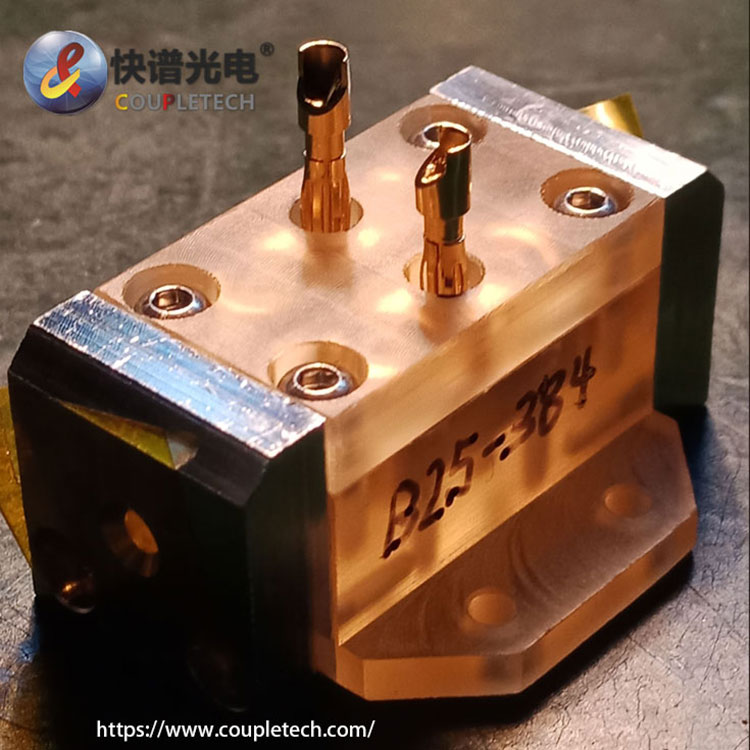

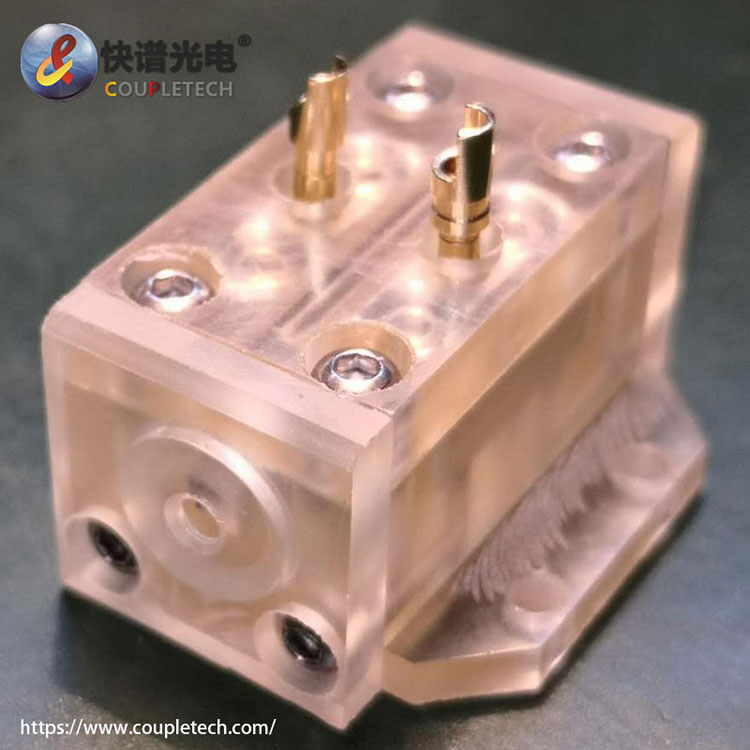

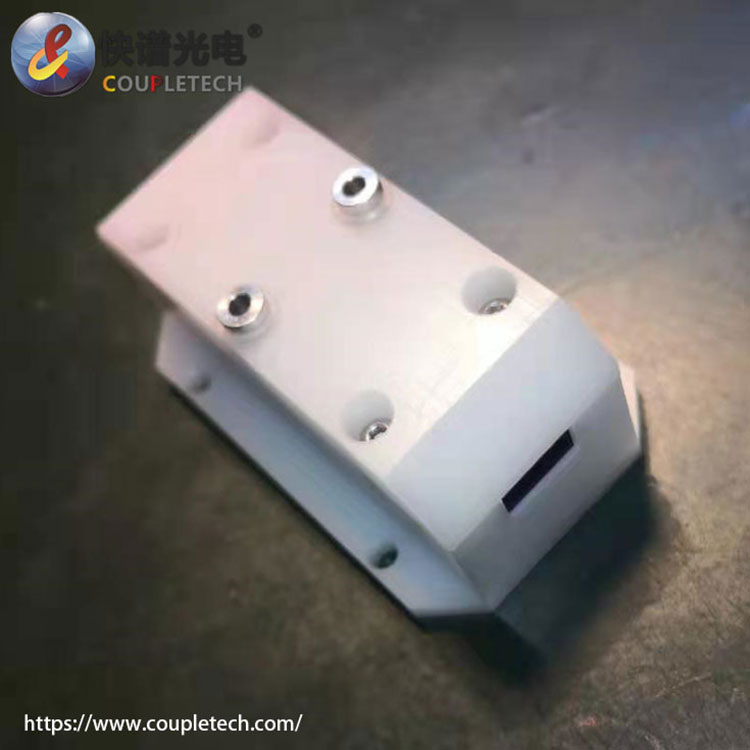

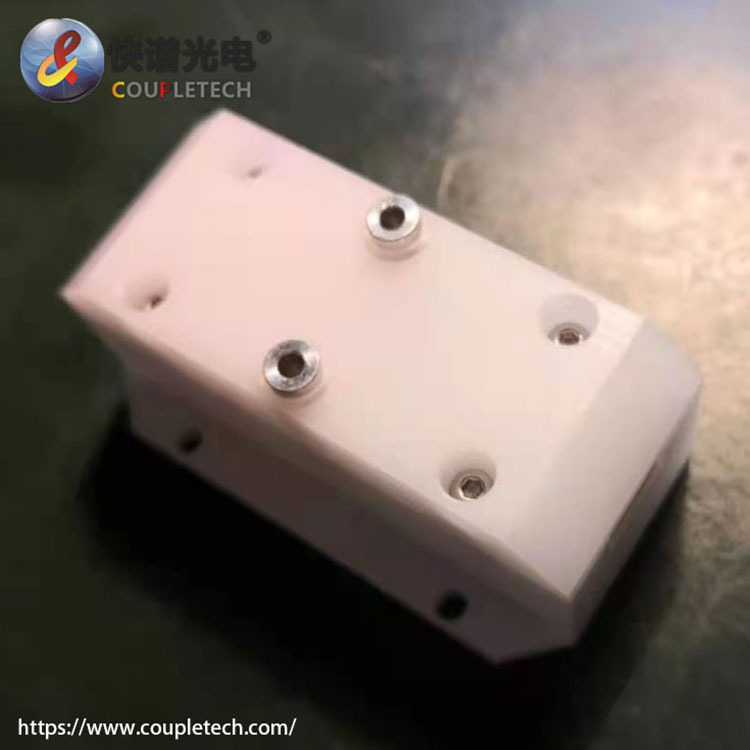

BBO Pokcels ląstelės su kvadratine struktūra

BBO pokcels kvadratinės struktūros ląsteles

Išsamus aprašymas:

BBO pokcels cell su kvadratine struktūra yra produktas, kurį savarankiškai sukūrė Coupletech. „Coupletech“ yra Kinijos BBO pokcels ląstelių tiekėjas. Kvadratinės struktūros BBO pokelių ląstelės yra specialiai pritaikytos mažesnėje erdvėje lazeriu, o kvadratinės struktūros BBO pokelių ląstelių dizainą lengviau fiksuoti lazeriu. BBO pokcels cell su kvadratine struktūra buvo išbandyta rinkoje, tai labai subrendęs produktas. BBO pokcels cell su kvadratine struktūra turi daug atsargų, tai vienas iš pagrindinių produktų, kuriuos šiuo metu reklamuoja Coupletech. Kvadratinės struktūros BBO pokcelių elementų apertūra yra 2,2 mm, kvadratinės struktūros BBO pokcelių celių kristalo dydis yra 2,5 x 2,5 x 25 mm, ketvirčio bangos įtampa yra 2400 V, todėl kvadratinės struktūros BBO pokcelių elementų darbinė įtampa yra mažesnė platesniam. taikymas. β-BBO crystal（Beta bario borato crystal）yra labai puikus elektrooptinis (EO) kristalas. BBO pagrindu pagamintos Pockels ląstelės naudojamos pakeisti pro ją praeinančios šviesos poliarizacijos būseną, kai BBO elektrooptinių kristalų elektrodams įjungiama įtampa. Mes teikiame aukštos kokybės produktus ir sprendimų dizainą BBO pokcels elementams. Tuo pačiu metu mes taip pat teikiame techninę pagalbą po pardavimo.

Išsamios specifikacijos：

Prekės numeris¼šCPBPC-02502525-152833-S

Diafragma ¼ x 2,2 mm

Krištolo dydis ¼š2,5x2,5x25 mm

Kompiuterio dydis ¼š15x28x33mm kvadratas

λ/4 įtampa (@ 1064 nm), kV DC：2,4kV

Talpa（pF）：2,2pF

Pralaidumas > 99 %

Electrode way：Pin elektrodas

Bangos ilgis: 1030–1064 nm

Žalos slenkstis ¼š600MW/cm2 10ns 10Hz 1064nm

Išnykimo santykis ¼š1000:1

Įvadas:

Įprastas pritaikymas apima lazerio ertmės Q perjungimą, lazerio ertmės išmetimą ir šviesos sujungimą į regeneracinius stiprintuvus ir iš jų. Skaidrumo diapazonas yra 213–2000 nm. Dėl mažo pjezoelektrinio skambėjimo BBO Pockels ląstelė yra patraukli didelės galios ir didelio pasikartojimo dažnio lazeriams valdyti. Greitai perjungiamos elektroninės tvarkyklės, tinkamai suderintos su elementu, yra prieinamos Q perjungimui, ertmės išmetimui, regeneraciniams stiprintuvams ir kitoms programoms. BBO Pockels ląstelės yra skersinio lauko įrenginiai. Ketvirčio bangos įtampa yra proporcinga elektrodų atstumo ir kristalo ilgio santykiui, todėl mažesnė diafragma, mažesnė ketvirčio bangos įtampa, be to, dvigubo kristalo dizainas, turintis mažesnę ketvirčio bangos įtampą, plačiai naudojamas dirbti pusiau bangų režimas su greitu perjungimo laiku.
