Poliarizacinio pluošto skirstytuvo kubeliai (PBS kubas)

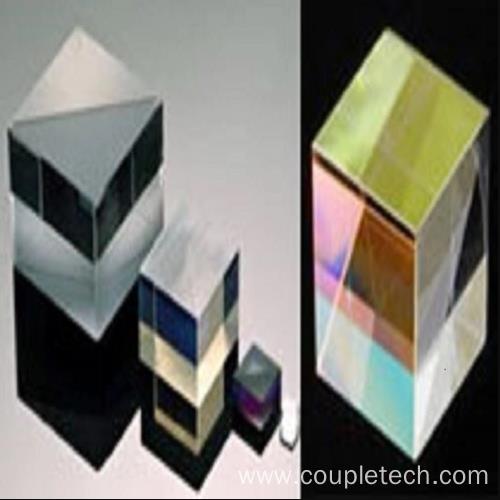

Poliarizacinio pluošto skirstytuvo kubeliai (PBS kubas) yra sukonstruoti iš sucementuotų dviejų tikslių aukšto tolerancijos stačiakampių optinių prizmių; vienos prizmės hipotenuzė padengta poliarizacine dielektrine danga. Jis atsitiktinai poliarizavo pluoštus į du stačiakampius, tiesiškai poliarizuotus komponentus. S-poliarizuota šviesa atsispindi 90 laipsnių kampu, o P-poliarizuota šviesa perduodama. PBS kubas gali būti naudojamas kaip poliarizatorius, pluošto skirstytuvas arba pluošto jungiklis poliarizacinės optikos lauke. Išėjimo spindulys, kuris yra lygiagretus įvesties pluoštui, vadinamas p-poliarizuotu pluoštu, o stačiakampis išėjimo spindulys apibrėžiamas kaip s-poliarizuotas pluoštas.

Galima įsigyti PBS kubo poliarizatorių su ekstinkcijos koeficientu nuo 300:1 iki 1000:1. Coupletech poliarizaciniai spindulių skirstytuvai arba spindulių jungikliai turi labai platų dangų asortimentą: t. , 1064 nm, 1310 nm, 1550 nm ir plačiajuostis ryšys: 450-650 nm, 650-850 nm, 900-1200 nm, 1200-1550 nm, 1500-1610 nm. Coupletech spindulių skirstytuvo dydis yra 5 x 5 x 5 mm3, 9 x 9 x 9 mm3, 10 x 10 x 10 mm3, 12,7 x 12,7 x 12,7 mm3, 15 x 15 x 15 mm3, 20 x 20 x 20,4 x 25,4 x 5,4 mm3 ir 10 x 10 mm3. , Kitas dydis gali būti pritaikytas. Poliarizacinio pluošto skirstytuvas dažnai naudojamas kaip poliarizacinės optikos medžiagos ir optiniai elementai.
